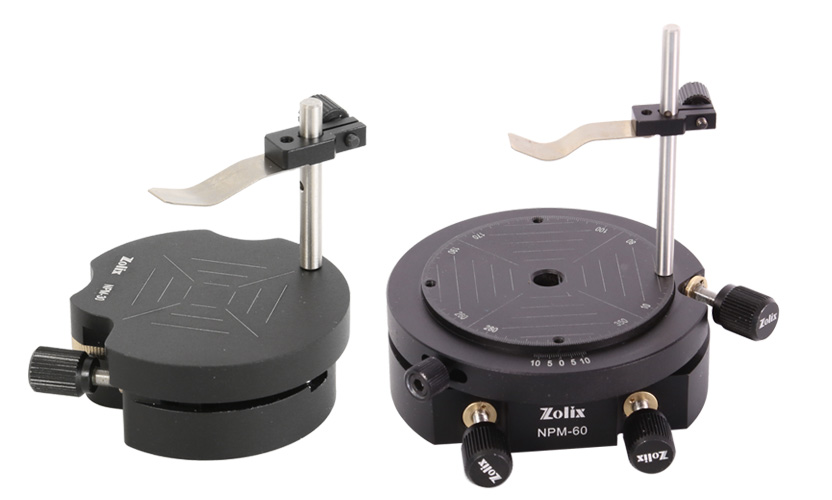

NPM系列三維棱鏡調整架說明：
NPM 系列是卓立漢光開發的用于裝夾各類棱鏡的專用調整架，是卓立漢光“N系列”調整架中的一個系列產品。
NPM系列三維棱鏡調整架特點：
• 優質材料：主體采用優質鋁合金，表面黑色陽極氧化處理
• 先進結構：
①獨特的側方調節結構，可同時提供俯仰、偏擺、旋轉三維調整，不易遮擋光路

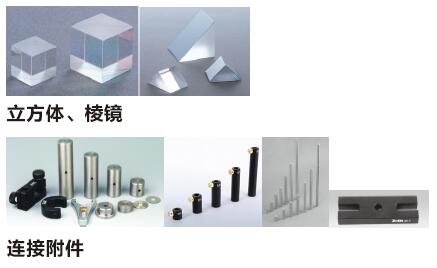

②高度可調的彈性機構可靠地固定各類棱鏡、立方體
③臺面中心帶有十字刻線，定位方便
• 高靈敏度：采用3個0.25mm螺距的超細牙螺紋副進行三維調節，保證了產品的高靈敏度
NPM系列三維棱鏡調整架選型表：
| 型號 |
NPM-30 |
NPM-60 |
| *大裝卡高度 |
30 |
60 |
| 臺面尺寸 |
φ62 |
φ70 |
| 調整角度 |
俯仰(°) |
±3 |
| 偏擺(°) |
±3 |
| 旋轉(°) |
±5 |
粗調360，精調±5 |
| *大安裝高度 |
MAX30 |
MAX60 |
螺紋副旋轉一周 調整角度 |
俯仰(°) |
≈0.76 |
≈0.39 |
| 偏擺(°) |
≈0.76 |
≈0.45 |
| 旋轉(°) |
≈0.82 |
≈0.57 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 總體高度 |
65 |
109 |
| 安裝孔 |
M6 |
M6，4個M4 |
| 自重 |
180 |
475 |
